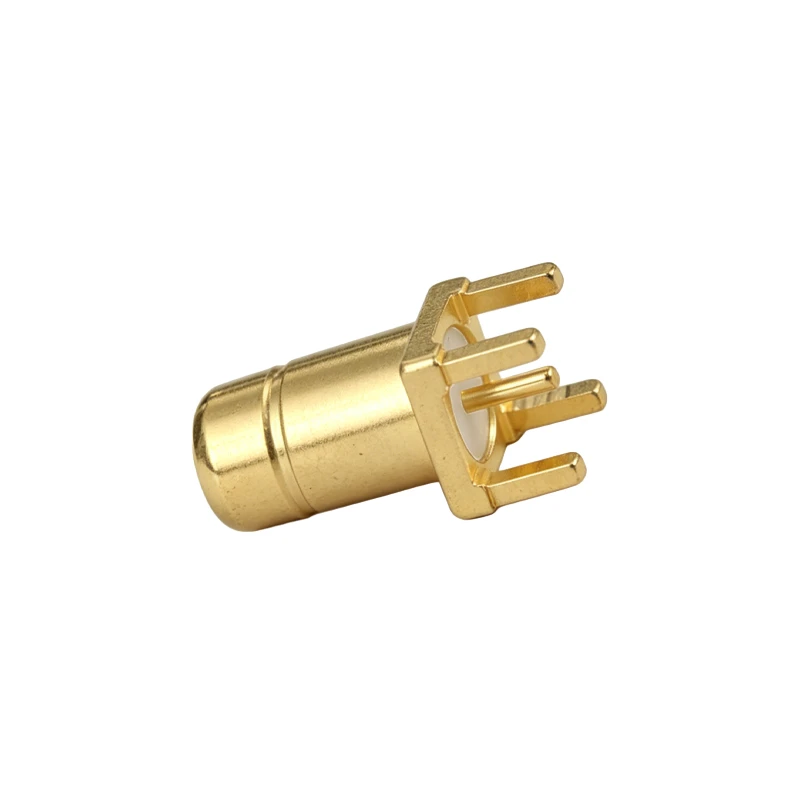

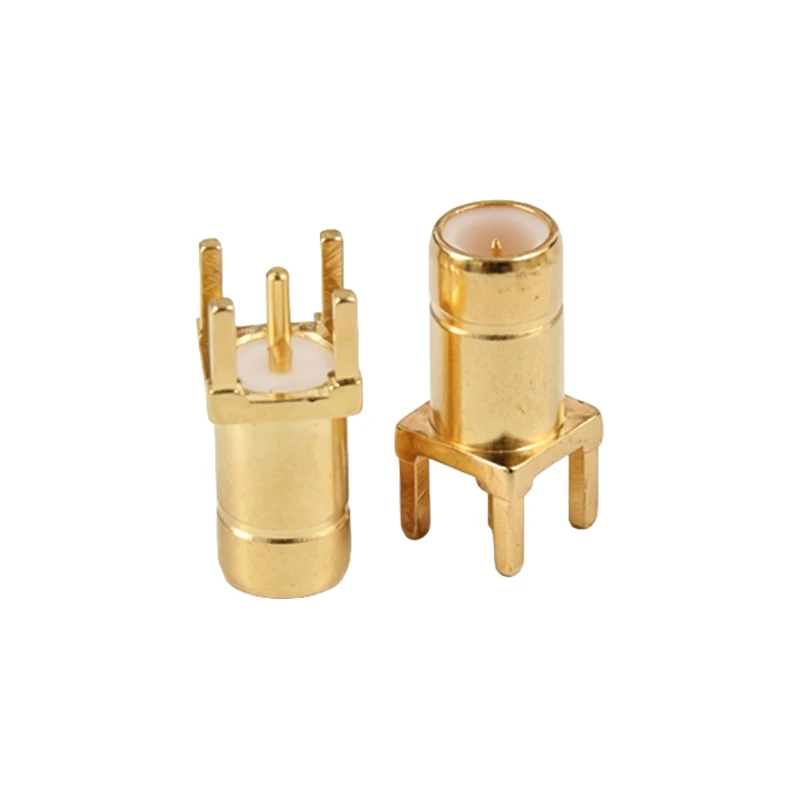

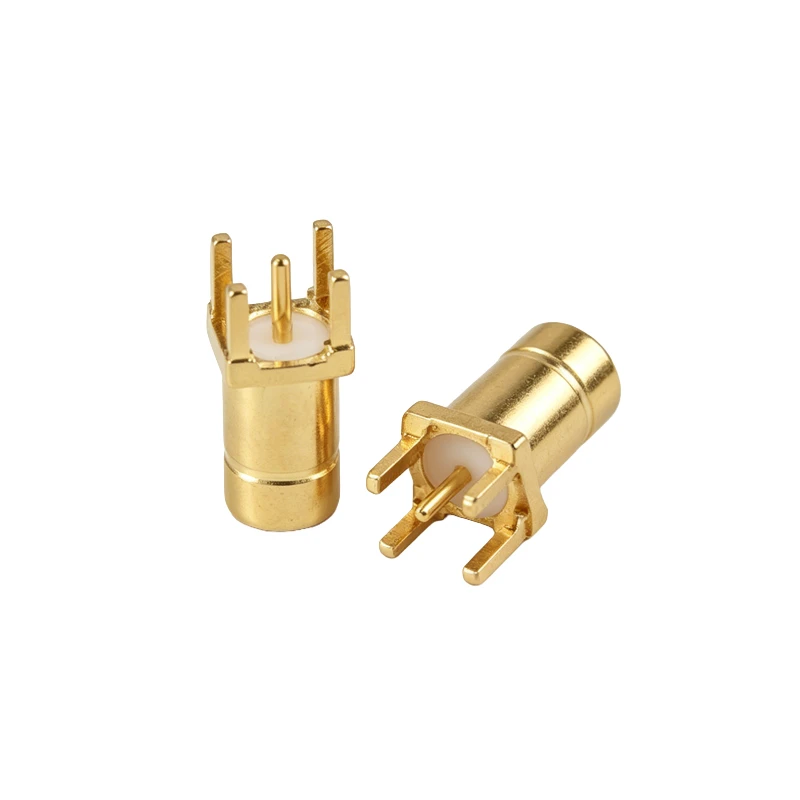

מחבר PCB זכר SMB 75 אוהם

מחבר SMB 75 Ohm PCB Male המיוצר על ידי חברת Zhenjiang Tongda הוא מחבר קואקסיאלי RF קומפקטי הכולל מנגנון חיבור מהיר-על-ועכבה אופיינית של 75Ω. עוצב עבור הרכבה של PCB, הוא מציע טביעת רגל קטנה, קלות התקנה וביצועי שידור יציבים.

1. לחץ על מנגנון נעילה-
בניגוד למבנה ההברגה של מחברי SMA, מחברי SMB כוללים קולט אלסטי פנימי בתוך המארז. עם החדרה לשקע SMB נקבה, הקולט מתרחב ואז קופץ לאחור כדי לאחוז בקיר החיצוני, מה שמאפשר הזדווגות-מהירה ונעילה עצמית ללא צורך בהברגה. הוא שומר על כוח הידוק ומבטיח מגע אמין גם לאחר יותר מ-500 מחזורי הזדווגות.
2. תצורת מחבר זכר
המחבר מסוג J-(זכר) כולל סיכה מרכזית מוצקה בולטת שנועדה להכנס לתוך השקע האלסטי של השקע הנשי, וליצור מגע חשמלי אמין. משטח המגע מצופה זהב-כדי למזער את ההתנגדות למגע ולספק עמידות לחמצון.
3. מבנה התקנת חור באמצעות- PCB (סוג E-ר ישר)
סיכה מרכזית: מולחם למשטח האותות PCB להעברת אותות RF;
רגלי הארקה היקפיות: מולחמות דרך רפידות הארקה של ה-PCB, ומספקות חיבור הארקה מקיף-לנתיב קצר עבור בית המחבר;
פונקציה: מקצר את לולאת ההארקה, מפחית את עכבת נתיב החזרת ה-RF, משפר את ביצועי המיגון ומספק יציבות מכנית נגד רעידות.

1. גוף: חומר בסיס פליז עם ציפוי זהב; עמיד בפני חלודה-, עמידות נמוכה במגע וקל להלחמה.
2. סיכה מרכזית: נחושת בריליום או פליז עם ציפוי זהב; גמישות יציבה.
3. מבודד: PTFE (דיאלקטרי-גבוה,-תדר גבוה).

1. גודל קומפקטי-קטן יותר מ-SMA-מתאים לפריסות PCB בצפיפות גבוהה-.
.2
3. התאמת עכבה מדויקת של 75Ω מבטיחה הנחתת אות נמוכה ליישומי וידאו ו-CCTV.
4. הלחמת חורים מאובטחת- מספקת חיבורי לוח-יציבים ועמידות בפני רעידות.
5. עלות נמוכה ומתאים מאוד לייצור המוני.

1. מעקב אנלוגי ושידור וידאו HD קואקסיאלי (חיבור כבל RG59/RG6-ל-לוח)
2. ממשקים-בלוח עבור טלוויזיה בכבלים ואותות שידור
3. מודולי משדר וידאו ומעגלי אפנון/דמודולציה
4. חיבורי לוח-ל-פנימיים עבור מכשור וציוד לבדיקת RF
5. יציאות RF למצלמות אבטחה ומקודדי וידאו
